Headphone motherboard solution: Jelly 6983b

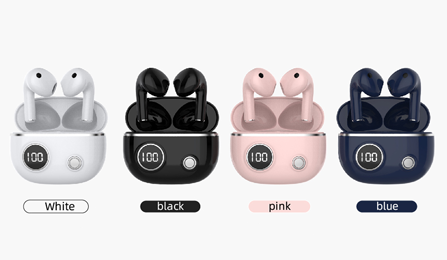

Color: Black, White, Pink, Blue
Bluetooth version: Bluetooth V5.3+EDR
Transmission distance 6-10 meters
Talk time: about 2 hours
Earphone battery: 400909 25mA
Warehouse power: 502030 200mA with protective board
Speaker: F13 copper ring speaker
产品规格书
Product Specification
产品名称 : TWS对耳蓝牙耳机
产品型号 ：V77
发放日期 :
更新日期 : 2022.5.28
版本 :
目录：
1. ...............................壳料规格参数
2. ...............................产品技术参数
3. ...............................功能操作说明
一、壳料规格参数
V77-下灯孔塑胶及辅料BOM | |||||
部门:工程部 制表人:周爱平 版本：V77-V1.0 | |||||
序号 | 物料名称 | 规格/颜色 | 单位 | 用量 | 备注 |
1 | 耳杆R | ABS实白色/黑色（立式） | PCS | 1 | 杆R1配帽R4 杆R2配帽R2 杆L1配帽L4 杆L2配帽L2 |
2 | 耳杆L | ABS实白色/黑色（立式） | PCS | 1 | |
3 | 耳帽R | ABS实白色/黑色(共用WH02) | PCS | 1 | |
4 | 耳帽L | ABS实白色/黑色(共用WH02) | PCS | 1 | |
5 | 耳帽内托 | ABS黑色哑光(共用WH02) | PCS | 2 | 素材 |
6 | 仓上盖 | ABS抽粒白色/黑色 | PCS | 1 | |
7 | 仓下盖 | ABS抽粒白色/黑色 | PCS | 1 | 有按键孔 |
8 | 仓下内托 | ABS抽粒实白色/黑色 | PCS | 1 | |
9 | 仓上内托 | ABS抽粒实白色/黑色 | PCS | 1 | |
10 | 尾塞 | 真空镀银色 | PCS | 2 | 双孔尾塞 |
11 | 按键 | ABS抽粒白色/黑色 | PCS | 1 | |
电子物料 | |||||
12 | 充电仓板 | PCS | 1 | 带LED灯 | |
13 | 耳机板 | PCS | 2 | ||
辅料 | |||||
14 | 加重块 | 30*20*3mm | PCS | 1 | 固定在下内托 |
15 | 耳杆防尘网 | 黑色网密度300目 | PCS | 2 | 共用WH02 |
16 | 耳帽防尘网 | 黑色网密度300目 | PCS | 2 | |
17 | 触摸导电网 | 3.5*3*1mm | PCS | 2 | 共用WH01 |
18 | 喇叭出音网 | 亮黑钢网带调音网 | PCS | 2 | |
19 | 合页钢针 | f0.9xL22mm | PCS | 1 | 栓上下盖 |
20 | 短导光条 | 乳白色7分透 | PCS | 1 | 真空镀半透 |
21 | 导光柱 | 素材 | PCS | 1 | |
电镀 | PCS | 1 | |||
22 | 磁铁 | D3*1.5 | PCS | 2 | 耳杆磁铁 |
5.5*2.6*5 | PCS | 1 | 上内托正磁磁铁 | ||
D6*2 | PCS | 2 | 下内托吸耳机磁铁 | ||
D5.5*3 | PCS | 1 | 下内托正磁磁铁 | ||
二、产品技术参数
芯片 | 杰里6983B 5.3蓝牙芯片 | ||
电池输入电压 | DC 3.2-4.2V | ||
充电输入电压 | DC 5V+/-0.25V | ||
充电电流 | 40mA | ||
蓝牙范围 | >10米 | ||
蓝牙频率 | 2.4GHZ-2.48GHZ ISM Band | ||
最大 RF 输出功率 | 6db | ||
咪头 | 灵敏度 | .-40±3db | |
尺寸 | 4013圆柱体 | ||
输出阻抗 | 2.2㏀ | ||
指向性 | 全指向 | ||
PCB | PCB编号 | WH05-ER6983B2-V01 | |
层数 | 四层 | ||
材质 | FR4 | ||
尺寸 | 34*5.0mm*0.8mm | ||
其它 | 表面喷锡绿油盖孔 | ||
No. | 测试项目 | 规格值 | 实际测试结果 |
1 | 供电方式 | 内置锂电池3.7V | 正常 |
2 | 充电方式 | 5V | 正常 |
3 | 关机电流 | （ 8） uA | 正常 |
4 | 充电电流 | （ 40）mA | 正常 |
5 | 未连接静态电流 | （12）mA | 无待机状态 |
6 | 已连接静态电流 | （ 0.5 ）mA | 正常 |
7 | 通话工作电流 | （15~22）mA | 正常 |
8 | 播放工作电流 | ( 15~22 )mA | 正常 |
9 | 充满电时间 | （ 1.5） H | 正常 |
10 | 充满电电池电压 | （ 4.2 ） V | 正常 |
13 | 低电提示电压 | ( 3.3V ) | 正常 |
14 | 低电关机电压 | （ 3.1 ） V | 正常 |
三、基本功能测试
No | 测试项目 | 说明 | 备注 | R | L | 判定 |
1 | 开机 | 开盖自动开机,(也可手动开机,长按开机键3S,双边长按3S，完成主副耳自动配对，自动回联最后配对记录，无连接自动进入配对状态） | ||||
2 | 关机 | 长按开机键3S（只按单边即可关机） | ||||
3 | TWS自配对模式 | 首次开机自动TWS配对 | ||||
4 | 手机配对模式 | 1：开盖自动开机，TWS自动配对，主耳自动进入配对状态，手机打开蓝牙设备，搜索配对名：（.....） | ||||
5 | 暂停/播放 | 短按左右耳 | ||||
6 | 上一曲 | 两击左边多功能健 | ||||
7 | 下一曲 | 两击右边多功能健 | ||||
8 | 音量加 | 三击左边多功能键 | ||||
9 | 音量减 | 三击右边多功能健 | ||||
10 | 接听来电 | 短按左右耳 | ||||
11 | 语音助手 | 长按3S左右耳 | ||||
12 | 拒接来电 | 长按2S左右耳 | ||||
13 | 中英切换 | 配对状态下三击左右 | ||||
14 | 距离测试（开阔场地） | 15M360度走动转身不能断续 | 空旷场地OK | |||
15 | 距离测试（室内） | 10M360度走动转身不能断续 | 空旷场地OK | |||
16 | 放入裤子前口袋测试（开阔场地） | 无断续 | 空旷场地OK | |||
17 | 放入裤子后口袋测试（开阔场地） | 无断续 | 空旷场地OK | |||
18 | 走路测试 | 无断续 | 空旷场地OK | |||
19 | 跑步测试 | 无断续 | 空旷场地OK | |||
20 | 左右耳距离 | >5米 | 空旷场地OK |
聚合物锂离子可充电电池
仓电产品规格书
型 号 : 502030
标称容量： 200mAh
客户名称：
客户确认:
日 期 ：
制 定 | 周爱平 |
审 核 | 罗岩龙 |
核 准 | 郭宁威 |
目录
1.适用范围…………………………………………………………...3
2.型号………………………………………………………………...3
3.尺寸…………………………………………………………………3
4.规格………………………………………………………………....4
5.保护板………………………………………………………………5
6.电池性能检测………………………………………………………7
7.外观检查…………………………………………….........................9
8.标准测试环境……………………………………………………….9
9.储存及其它事项…………………………………………………….9
10.保质期及产品责任………………………………………………….9
11.电芯操作注意事项………………………………………………...10
12.电池使用时警告事项及注意事项………………………………...10
1.适用范围
本产品规格书描述了唐河县丰隆电子科技有限公司生产的可充电聚合物锂离子电池的产品性能指标。
2.型号：502030
3.尺寸：
项目 | 描述 | 尺寸 |
T | 厚度 | 5mm max |
W | 宽度 | 20mm max |
L | 长度 | 31mm max |
4.规格
序号 | 项目 | 规格 |
1. | 标称容量 | 200mAh@ 0.2C放电 |
2. | 最小容量 | 190mAh@ 0.2C放电 |
3. | 标称电压 | 3.7V |
4. | 内阻 | ≤120mΩ |
5. | 充电电压 | 4.2V |
6. | 充电电流 | 标准充电：0.2C 快速充电：0.5C |
7. | 标准充电方法 | 0.2C恒流（CC）充电至4.2V，再恒压4.2V（CV）充电直至充电电流≤0.02C |
8. | 充电时间 | 标准充电：4.0h（参考值） 快速充电：2.5h（参考值） |
9. | 最大充电电流 | 1.0 C |
10. | 最大放电电流 | 1.0 C |
11. | 放电截至电压 | 3.0V |
12. | 工作温度 | 充电：0°C ~ 45°C 放电：-20°C ~ 60°C |
13. | 储存温度 | 15°C ~ 35°C |
14. | 储存湿度 | ＜55﹪ |
5 保护板 项目符号详细内容 标准 VDET1过充电检测电压4.30±0.05V过充保护tVDET1过充电检测延迟时间≤200mS VREL1过充电解除电压4.10±0.05V 最大充电电流≤2.5A VDET2过放电检测电压2.4±0.1V过放保护tVDET2过放电检测延迟时间≤100mS VREL2过放电解除电压2.75±0.1V过流保护VDET3过电流检测电压0.15±0.03VIDP过电流保护电流2.5～2.75AtVDET3 检测延迟时间≤20mS 保护解除条件断开负载 最大持续电流≤2.5A短路保护 保护条件外部电路短路 TSHORT检测延迟时间≤50uS 保护解除条件断开短路电路内阻RSS主回路通态电阻VC=4.2V；RSS≤70mΩ消耗电流IDD工作时电路内部消耗2.75μA Type 6.0μA Max
|
5.1 线路板原理图 5.2 PCB图
5.3．物料清单 NO.元件编号元件名称元件规格封装式数量厂商/备注1U1Battery protection ICDW01SOT-23-61台湾富晶2U2Silicon MOSFETCEG8205ATSSOP-81华瑞3R1ResistanceSMD 100Ω±5%04021YAGEO4R2ResistanceSMD 1KΩ±5%012031YAGEO5C1CapacitanceSMD 0.1μF 04021YAGEO6PCBPrint circuit boardI-29328.0*2.5*0.8mmPCB1JHY
|
6.电池性能检测
6.电池性能检测
6.1电性能
序号 | 项目 | 标准 | 测试方法 |
1
| 常温放电性能
| 放电容量/标称容量×100％ A）0.2C5A ≥100％ B）0.5C5A ≥90％ C）1C5A ≥85％ 充放电曲线应平稳光滑 | 在1标准大气压，环境温度25℃±5℃，相对湿度为45％～80％的条件下，电池标准充电后（以下若没有特别说明，均在此条件下放置，皆按此充电方式），搁置10min，分别以0.2C5A、0.5C5A、1C5A进行放电至下限电压3.0V，循环三次，当有一次达到标准，即达到标准要求（下同）。 |
2 | 常温荷电保持 能力 | 剩余容量≥标称容量*85％ 恢复容量≥标称容量*90％ 开路电压减小率≤3％ 内阻增加率≤20％
| 测量电池的初始状态和初始容量，电池标准充电后，开路放置30天，测量电池最终状态；以0.2C5A放电至3.0V，测量电池的剩余容量； 0.2C/0.2C测量电池的恢复容量，可循环三次，当有一次达到标准，即达到标准要求。 |
4 | 循环寿命 | 容量≥标称容量*80％
| 测量电池的初始状态和初始容量，进行0.5C充/0.5C放循环，300次后测量电池的最终状态。 |
5 | 贮存性能 | 0.2C5A放电时间 贮存3个月的电池≥4.5h； 贮存6个月的电池≥4.25h； 贮存12个月的电池≥4h。 | 测量电池的初始容量，电池充电至4.20±0.02V后，测量电池存储前的初始状态，分别室温贮存3个月、6个月、12个月后，测量电池的最终状态，然后以0.2C/0.2C循环3次记录电池的放电时间。 |
6.2安全性能
序号 | 项目 | 标准 | 测试方法 |
1 | 过充性能 | 不爆炸、不起火， 最高温度<130℃ | 电池标准充电后，测量电池的初始状态，保证电池状态正常（下同）,以3C5A电流充电至10.0V，然后转恒压充电至截至电流0.01C5A时终止，观察电池的温度及外观变化。 |
2 | 过放性能 | 不起火、不爆炸
| 电池标准充电后，测量电池初始状态，以0.2C5A进行放电至2.0V，然后用10Ω的电阻将电池正负极相连，搁置14天。观察电池外观变化。 |
3 | 常温短路性能 | 不爆炸、不起火， 最高温度<130℃ | 电池标准充电后，测量电池的初始状态，置于防爆玻璃罩中直接短路其正负极（线路总电阻不大于50mΩ），当电池温度下降到比峰值约低10℃时试验结束。观察电池的温度及外观变化。 |
4 | 针刺性能 | 不爆炸、不起火 | 电池标准充电后，测量电池的初始状态，放在支座上,并与热电偶相连，然后用直径为3mm的铁钉在电池的最大平面靠近中心的部位快速完全刺穿电池，观察电池外观及温度变化。 |
5 | 热冲击安全性能 | 不起火、不爆炸 | 测量电池的初始状态，电池标准充电后，放置于热箱中，并与热电偶相连，温度以（5 ±2 ℃）/min的速率升至150 ±2 ℃并保温30Min。观察电池外观变化 |
6.3环境适应性能
序号 | 项目 | 标准 | 测试方法 |
1 | 热循环性能 | 不漏液、不冒烟、不起火、 不爆炸。 | 电池标准充电后,在环境温度为75±2℃℃的条件下开路放置48h，后在-20 ℃条件下开路放置6h，后在室温条件下开路放置24h。观察电池外观变化。 |
2 | 恒定湿热性能
| 搁置后放电容量/标称容量×100％>60% 电池外观无明显变形、无腐蚀、不冒烟、不爆炸、 | 电池标准充电后，置于温度为40℃±5℃，相对湿度为95％的恒温恒湿箱中，搁置168h后，取出电池搁置2h。观察电池外观变化。然后以0.2C5A放电至2.0V测量电池最终容量。 |
3 | 跌落性能 | 电池不起火、不爆炸。 | 测试电池的初始容量，标准充电后，测量电池的初始状态，将电池样品由高度(最低点高度)为1m的位置自由跌落到水泥地面上，要求跌落2次。 |
4 | 不同温度下的 放电性能
| 放电容量/标称容量×100％ A)60 ℃时≥95%； B)0 ℃时≥80％； C)-10 ℃时≥60%； 电池外观无明显变形、不漏液,不冒烟,不爆炸、不起火。 | 测量电池的初始容量和初始状态，电池标准充电后，在60±2℃条件下恒温搁置3h、以0.5C5A放电至3.0V，然后在室温条件下标准充电。依此按照0±2 ℃/-10±2 ℃的顺序在相应的恒温条件下搁置20h，以0.2C5A测量电池对应的终止容量，最后在室温状态下搁置2h，测量电池的最终状态观察电池外观变化。 |
5 | 振动环境 适应性能 | 剩余容量≥标称容量*95％ 电压衰减≤0.5％ 电池内阻增大率≤20％ 电池外观无明显损伤、不漏液、不冒烟、不爆炸 | 电池标准充电后，测量电池初始状态，安装在振动台面上，按下面的振动频率和对应的振幅调整好试验设备,X、Y、Z三个方向每个方向上从10Hz～55Hz循环扫频振动30min，扫频速率为1oct/min： A)振动频率：10Hz～30Hz 位移幅值（单振幅）：0.38mm B)振动频率：30Hz～55Hz 位移幅值（单振幅）：0.19mm。 扫频结束后测电池最终状态，观察电池外观变化 |
备注：测量仪表与设备要求:
（1） 测量电压的仪表精度应不低于 0.5 级,内阻应不小于 10KΩ/V;
（2） 测量电流的仪表精度应不低于 0.5 级;
（3）测量时间用的仪表精确度不低于±0.1％;
（4）测量温度的仪表准确度应不低于±0.5℃;
（5）恒流源的电流恒定可调,在充电或放电过程中,其电流变化应在±0.1％;范围内;
（6） 恒压源电源可调,其输出电压准确度应在±0.5％范围内;
以上标准中的一些术语的定义：
（1） 0.2C标准充电：在环境温度25℃±5℃的条件下，以0.2C5A充电，当电池端电压达到充电限制电压4.2V时，改为恒压充电，直到充电电流小于或等于0.02C5A后停止充电
（2） 初始状态：电池的初始电压、内阻及厚度。
（3） 最终状态：电池的最终电压、内阻及厚度。
（4） 剩余容量：电池经过特定的检测程序后的首次放电容量。
（5） 标准循环：电池0.5C标准充电后，搁置10min，以0.5C5A放电至3.0V。
（6） 恢复容量：电池经过特定的检测程序后，通过反复充放电使状态恢复后的放电容量。
（7） 用于上述测试的电池必须是新交货的电池，最迟是在一个月前交货，除非另有规定。
7.外观检查
不允许有任何影响电池性能的外观缺陷，如裂纹、裂缝、泄漏等。
8.标准测试环境
除非特别说明，本规格书中所有测试均在以下环境条件下进行：
（1）温度: 15℃~35℃
（2）相对湿度: 45％~75％
（3）大气压力: 86~106Kpa
9.储存及其它事项
9.1长期储存
长期储存的电池（超过3个月）须置于干燥、凉爽处。每6个月对电池进行一次充放电，储存电压为3.8～3.95V且储存环境要求如7。
9.2其它事项
任何本规格书中未提及的事项，须经双方协商确定。
10. 保质期及产品责任
保质期是从出厂日期（喷码）开始起6个月
唐河县丰隆电子科技有限公司对因没有按本规格书规定操作而导致的意外不负责任，当本规格书有一些变动时，唐河县丰隆电子科技有限公司会通知购买方。
11.电芯操作注意事项
由于电芯属于软包装，为保证电芯的性能不受伤害，必须小心对电芯进行操作。
11.1铝箔包装材料
铝箔包装材料易被尖锐部件刺损，诸如镍片，尖针。.
l 禁止用尖锐部件碰撞电池
l 应清洁工作环境，避免有尖锐部件存在
11.2顶封边
顶封边非常容易受到损害。
l 禁止弯折顶封边。
11.3折边
折边在电池生产过程中已完成，并通过了密封测试。
l 禁止打开或破坏折边。
11.4极片
极片的机械强度并非异常坚固，特别是铝片
l 禁止弯折极片。
11.5机械撞击
l 禁止坠落、冲击、弯折电芯。
11.6短路
l 任何时候禁止短路电芯，它会导致电芯严重损坏。
11.7电池外壳设计注意事项
l 电池外壳应有足够的机械强度以保证其内部电芯免受机械撞击。
11.8电芯的连接
l 建议使用超声波焊接或点焊技术来连接电芯与保护电路或其它部分。
l 如使用手工锡焊，须注意以下事项，以保证电芯的功能：
a. 烙铁的温度可控且防静电；
b. 烙铁温度不能超过350°C；
c. 锡焊时间不能超过3秒：
d. 锡焊次数不能超过5 次；
e. 必须在极片冷却后再进行二次焊接；
f. 禁止直接加热电芯，高于100°C会导致电芯损坏。
12. 电池使用时警告事项及注意事项
为防止电池可能发生泄漏,发热、爆炸,请注意以下预防措施：
警 告 ！
· 严禁将电池浸入海水或水中,保存不用时,应放置于阴凉干燥的环境中.
· 禁止将电池在热高温源旁,如火、加热器等使用和留置.
· 充电时请选用锂离子电池专用充电器.
· 严禁颠倒正负极使用电池.
· 严禁将电池直接插入电源插座.
· 禁止将电池丢于火或加热器中.
· 禁止用金属直接连接电池正负极短路.
· 禁止将电池与金属,如发夹、项链等一起运输或贮存.
· 禁止敲击或抛掷、踩踏电池等.
· 禁止直接焊接电池和用钉子或其它利器刺穿电池.
小 心 !
· 禁止在高温下（炙热的阳光下或很热的汽车中）使用或放置电池,否则可能会引起电池过热、起火或功能失效、寿命减短.
· 禁止在强静电和强磁场的地方使用,否则易破坏电池安全保护装置,带来不安全的隐患.
· 如果电池发生泄露,电解液进入眼睛,请不要揉擦,应用清水冲洗眼睛,并立即送医治疗,否则会伤害眼睛.
· 如果电池发出异味,发热、变色、变形或使用、贮存、充电过程中出现任何异常,立即将电池从装置或充电器中移离并停用.
· 如果电极弄脏,使用前应用干布抹净,否则可能会导致接触不良功能失效
· 废弃之电池应用绝缘纸包住电极,以防起火、爆炸
聚合物锂离子可充电电池
耳电产品规格书
型 号 : C400909
标称容量： 25mAh
客户名称：
客户确认:
日 期 ：
制 定 | 周爱平 |
审 核 | 罗岩龙 |
核 准 | 郭宁威 |
目录
1.适用范围…………………………………………………………….3
2.型号………………………………………………………………….3
3.尺寸………………………………………………………………….3
4.规格………………………………………………………………….4
5.电池性能…………………………………………………………… 4
6.外观检查…………………………………………………………….7
7.标准测试环境……………………………………………………….7
8.储存及其它事项…………………………………………………….7
9.保质期及产品责任………………………………………………….7
10.电芯操作注意事项………………………………………………...7
11.包装电池上的标识………………………………………………...8
12.电池使用时警告事项及注意事项………………………………...8
1.适用范围
本产品规格书描述了唐河县丰隆电子科技有限公司生产的可充电聚合物锂离子电池的产品性能指标。
2.型号：C400909
3.尺寸：
项目 | 描述 | 尺寸 |
T | 厚度 | 4.05mm max |
W | 宽度 | 9mm max |
L | 长度 | 9.2mm max |
4.规格
序号 | 项目 | 规格 |
15. | 标称容量 | 25mAh@ 0.2C放电 |
16. | 最小容量 | 23mAh@ 0.2C放电 |
17. | 标称电压 | 3.7V |
18. | 内阻 | 500mΩ |
19. | 充电电压 | 4.2V |
20. | 充电电流 | 标准充电：0.2C 快速充电：0.5C |
21. | 标准充电方法 | 0.2C恒流（CC）充电至4.2V，再恒压4.2V（CV）充电直至充电电流≤0.02C |
22. | 充电时间 | 标准充电：2.0h（参考值） 快速充电：1.0h（参考值） |
23. | 最大充电电流 | 1.0 C |
24. | 最大放电电流 | 1.0 C |
25. | 放电截至电压 | 3.0V |
26. | 工作温度 | 充电：0°C ~ 45°C 放电：-10°C ~ 60°C |
27. | 储存温度 | 15°C ~ 35°C |
28. | 储存湿度 | ＜60﹪ |
5.电池性能
5.1电性能
序号 | 项目 | 标准 | 测试方法 |
1
| 常温放电性能
| 放电容量/标称容量×100％ A）0.2C5A ≥100％ B）0.5C5A ≥90％ C）1C5A ≥85％ 充放电曲线应平稳光滑 | 在1标准大气压，环境温度25℃±5℃，相对湿度为45％～80％的条件下，电池标准充电后（以下若没有特别说明，均在此条件下放置，皆按此充电方式），搁置10min，分别以0.2C5A、0.5C5A、1C5A进行放电至下限电压3.0V，循环三次，当有一次达到标准，即达到标准要求（下同）。 |
2 | 常温荷电保持 能力 | 剩余容量≥标称容量*85％ 恢复容量≥标称容量*90％ 开路电压减小率≤3％ 内阻增加率≤20％
| 测量电池的初始状态和初始容量，电池标准充电后，开路放置30天，测量电池最终状态；以0.2C5A放电至3.0V，测量电池的剩余容量； 0.2C/0.2C测量电池的恢复容量，可循环三次，当有一次达到标准，即达到标准要求。 |
4 | 循环寿命 | 容量≥标称容量*75％
| 测量电池的初始状态和初始容量，进行0.5C充/0.5C放循环，300次后测量电池的最终状态。 |
5 | 贮存性能 | 0.2C5A放电时间 贮存3个月的电池≥4.5h； 贮存6个月的电池≥4.25h； 贮存12个月的电池≥4h。 | 测量电池的初始容量，电池充电至4.20±0.02V后，测量电池存储前的初始状态，分别室温贮存3个月、6个月、12个月后，测量电池的最终状态，然后以0.2C/0.2C循环3次记录电池的放电时间。 |
5.2安全性能
序号 | 项目 | 标准 | 测试方法 |
1 | 过充性能 | 不爆炸、不起火， 最高温度<130℃ | 电池标准充电后，测量电池的初始状态，保证电池状态正常（下同）,以3C5A电流充电至10.0V，然后转恒压充电至截至电流0.01C5A时终止，观察电池的温度及外观变化。 |
2 | 过放性能 | 不起火、不爆炸
| 电池标准充电后，测量电池初始状态，以0.2C5A进行放电至2.0V，然后用10Ω的电阻将电池正负极相连，搁置14天。观察电池外观变化。 |
3 | 常温短路性能 | 不爆炸、不起火， 最高温度<130℃ | 电池标准充电后，测量电池的初始状态，置于防爆玻璃罩中直接短路其正负极（线路总电阻不大于50mΩ），当电池温度下降到比峰值约低10℃时试验结束。观察电池的温度及外观变化。 |
4 | 针刺性能 | 不爆炸、不起火 | 电池标准充电后，测量电池的初始状态，放在支座上,并与热电偶相连，然后用直径为3mm的铁钉在电池的最大平面靠近中心的部位快速完全刺穿电池，观察电池外观及温度变化。 |
5 | 热冲击安全性能 | 不起火、不爆炸 | 测量电池的初始状态，电池标准充电后，放置于热箱中，并与热电偶相连，温度以（5 ±2 ℃）/min的速率升至150 ±2 ℃并保温30Min。观察电池外观变化 |
5.3环境适应性能
序号 | 项目 | 标准 | 测试方法 |
1 | 热循环性能 | 不漏液、不冒烟、不起火、 不爆炸。 | 电池标准充电后,在环境温度为75±2℃℃的条件下开路放置48h，后在-20 ℃条件下开路放置6h，后在室温条件下开路放置24h。观察电池外观变化。 |
2 | 恒定湿热性能
| 搁置后放电容量/标称容量×100％>60% 电池外观无明显变形、无腐蚀、不冒烟、不爆炸、 | 电池标准充电后，置于温度为40℃±5℃，相对湿度为95％的恒温恒湿箱中，搁置168h后，取出电池搁置2h。观察电池外观变化。然后以0.2C5A放电至2.0V测量电池最终容量。 |
3 | 跌落性能 | 电池不起火、不爆炸。 | 测试电池的初始容量，标准充电后，测量电池的初始状态，将电池样品由高度(最低点高度)为1m的位置自由跌落到水泥地面上，要求跌落2次。 |
4 | 不同温度下的 放电性能
| 放电容量/标称容量×100％ A)60 ℃时≥95%； B)0 ℃时≥80％； C)-10 ℃时≥60%； 电池外观无明显变形、不漏液,不冒烟,不爆炸、不起火。 | 测量电池的初始容量和初始状态，电池标准充电后，在60±2℃条件下恒温搁置3h、以0.5C5A放电至3.0V，然后在室温条件下标准充电。依此按照0±2 ℃/-10±2 ℃的顺序在相应的恒温条件下搁置20h，以0.2C5A测量电池对应的终止容量，最后在室温状态下搁置2h，测量电池的最终状态观察电池外观变化。 |
5 | 振动环境 适应性能 | 剩余容量≥标称容量*95％ 电压衰减≤0.5％ 电池内阻增大率≤20％ 电池外观无明显损伤、不漏液、不冒烟、不爆炸 | 电池标准充电后，测量电池初始状态，安装在振动台面上，按下面的振动频率和对应的振幅调整好试验设备,X、Y、Z三个方向每个方向上从10Hz～55Hz循环扫频振动30min，扫频速率为1oct/min： A)振动频率：10Hz～30Hz 位移幅值（单振幅）：0.38mm B)振动频率：30Hz～55Hz 位移幅值（单振幅）：0.19mm。 扫频结束后测电池最终状态，观察电池外观变化 |
备注：以上标准中的一些术语的定义：
（8） 0.2C标准充电：在环境温度25℃±5℃的条件下，以0.2C5A充电，当电池端电压达到充电限制电压4.2V时，改为恒压充电，直到充电电流小于或等于0.02C5A后停止充电
（9） 初始状态：电池的初始电压、内阻及厚度。
（10） 最终状态：电池的最终电压、内阻及厚度。
（11） 剩余容量：电池经过特定的检测程序后的首次放电容量。
（12） 标准循环：电池0.5C标准充电后，搁置10min，以0.5C5A放电至3.0V。
（13） 恢复容量：电池经过特定的检测程序后，通过反复充放电使状态恢复后的放电容量。
（14） 用于上述测试的电池必须是新交货的电池，最迟是在一个月前交货，除非另有规定。
6.外观检查
不允许有任何影响电池性能的外观缺陷，如裂纹、裂缝、泄漏等。
7.标准测试环境
除非特别说明，本规格书中所有测试均在以下环境条件下进行：
温度：25±5℃
湿度：50±15﹪RH
8.储存及其它事项
8.1长期储存
长期储存的电池（超过3个月）须置于干燥、凉爽处。每6个月对电池进行一次充放电，储存电压为3.8～3.95V且储存环境要求如7。
8.2其它事项
任何本规格书中未提及的事项，须经双方协商确定。
9. 保质期及产品责任
保质期是从出厂日期（喷码）开始起6个月
唐河县丰隆电子科技有限公司对因没有按本规格书规定操作而导致的意外不负责任，当本规格书有一些变动时，唐河县丰隆电子科技有限公司会通知购买方。
10.电芯操作注意事项
由于电芯属于软包装，为保证电芯的性能不受伤害，必须小心对电芯进行操作。
10.1铝箔包装材料
铝箔包装材料易被尖锐部件刺损，诸如镍片，尖针。.
l 禁止用尖锐部件碰撞电池
l 应清洁工作环境，避免有尖锐部件存在
10.2顶封边
顶封边非常容易受到损害。
l 禁止弯折顶封边。
10.3折边
折边在电池生产过程中已完成，并通过了密封测试。
l 禁止打开或破坏折边。
10.4极片
极片的机械强度并非异常坚固，特别是铝片
l 禁止弯折极片。
10.5机械撞击
l 禁止坠落、冲击、弯折电芯。
10.6短路
l 任何时候禁止短路电芯，它会导致电芯严重损坏。
10.7电池外壳设计注意事项
l 电池外壳应有足够的机械强度以保证其内部电芯免受机械撞击。
l 外壳内安装电芯的部位不应有锋利的边角。
10.8电芯的连接
l 建议使用超声波焊接或点焊技术来连接电芯与保护电路或其它部分。
l 如使用手工锡焊，须注意以下事项，以保证电芯的功能：
g. 烙铁的温度可控且防静电；
h. 烙铁温度不能超过350°C；
i. 锡焊时间不能超过3秒：
j. 锡焊次数不能超过5 次；
k. 必须在极片冷却后再进行二次焊接；
l. 禁止直接加热电芯，高于100°C会导致电芯损坏。
11. 电池使用时警告事项及注意事项
为防止电池可能发生泄漏,发热、爆炸,请注意以下预防措施：
警 告 ！
· 严禁将电池浸入海水或水中,保存不用时,应放置于阴凉干燥的环境中.
· 禁止将电池在热高温源旁,如火、加热器等使用和留置.
· 充电时请选用锂离子电池专用充电器.
· 严禁颠倒正负极使用电池.
· 严禁将电池直接插入电源插座.
· 禁止将电池丢于火或加热器中.
· 禁止用金属直接连接电池正负极短路.
· 禁止将电池与金属,如发夹、项链等一起运输或贮存.
· 禁止敲击或抛掷、踩踏电池等.
· 禁止直接焊接电池和用钉子或其它利器刺穿电池.
小 心 !
· 禁止在高温下（炙热的阳光下或很热的汽车中）使用或放置电池,否则可能会引起电池过热、起火或功能失效、寿命减短.
· 禁止在强静电和强磁场的地方使用,否则易破坏电池安全保护装置,带来不安全的隐患.
· 如果电池发生泄露,电解液进入眼睛,请不要揉擦,应用清水冲洗眼睛,并立即送医治疗,否则会伤害眼睛.
· 如果电池发出异味,发热、变色、变形或使用、贮存、充电过程中出现任何异常,立即将电池从装置或充电器中移离并停用.
· 如果电极弄脏,使用前应用干布抹净,否则可能会导致接触不良功能失效
· 废弃之电池应用绝缘纸包住电极,以防起火、爆炸
喇叭型号：13018-2
